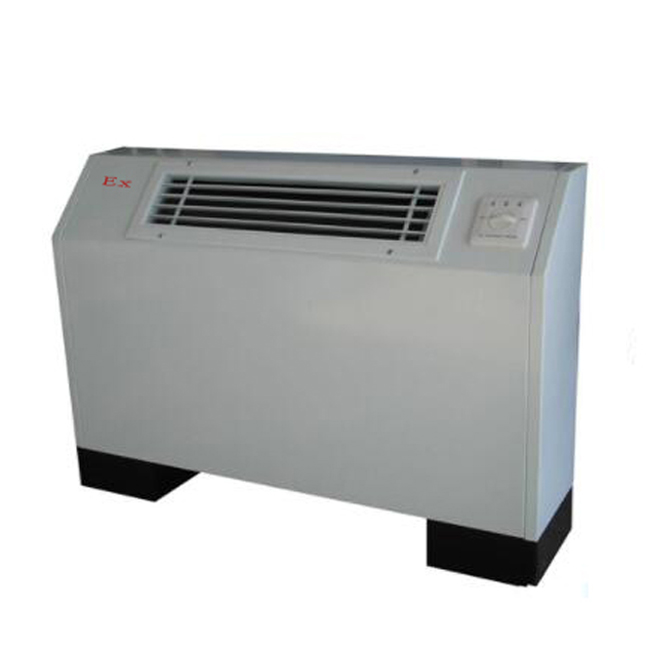

立式明装防爆风机盘管

 提示：点击图片可以放大
立式明装防爆风机盘管
1. 防爆风机盘管适用范围：
1.1本产品适用于石油化工、冶金、医药、纺织、食品、生物工程、制药、仓库、航天航空工程及军工等爆炸性环境中，有温度控制要求的场所；
1.2  1区、2区危险气体场所
1.3   IIA、IIB、IIC类T1-T4组爆炸性气体或蒸汽环境；
1.4  环境温度：—5℃~+43℃。
2.防爆风机盘管产品特点：
2.1整体高度小，节约建筑空间；
2..制冷（热）量大，噪音小，三速电机调节风量，满足不同使用需求；
2.3整体选用*质热镀锌板、*质铜管和铝翅片，大限度防锈；
2.4接水盘整体模压成型，保温采用整体压粘工艺，无凝结水之忧；
2.5具备排气、放水功能，保证换热充分并防管道冻裂；
2.6表冷器采用*质铜管和高效铝翅片经机械涨管加工而成
2.7本系列分卧式明装、卧式暗装、立式明装、立式暗装、豪华壁挂式、吸顶式等品项；
3、性能参数
           型*
 项目		  BFP34 BFP51 BFP68 BFP85 BFP102 BFP136 BFP170 BFP204 BFP238
风量 高速（m3/h） 350 500 630 800 1000 1250 1600 2000 2500
中速（m3/h） 280 400 500 640 800 1000 1280 1600 2000
低速（m3/h） 210 300 380 480 600 750 960 1200 1500
供冷量 高速（W） 2000 2800 3500 4500 5300 6600 8500 10600 13300
中速（W） 1700 1380 3000 3870 4560 5670 7390 9210 11570
低速（W） 1380 1930 2450 3150 3710 4680 6120 7630 9580
供热量 高速（W） 3000 4200 5250 6750 7950 9900 12750 15900 19950
中速（W） 2550 3570 4460 5730 6750 8410 10830 13510 16950
低速（W） 2100 2940 3670 4720 5560 6930 8920 11130 13960
水量（kg/h） 350 480 600 790 900 1120 1440 1780 2150
水阻力（kpa） 15 19 24 28 35 24 31 37 43
电机 型式 隔爆型单相电容运转异电动机
数量 1 1 1 1 1 2 2 2 2
电源 1N～50Hz   220V
盘管 翅片型式 双向开槽型铝翅片
工作压力 ≤1.6Mpa
接管 进出水 1/2” 3/4”
凝结水
输入功率 24 44 55 68 85 95 152 171 193
重量
(kg)		 WA型 18 21 25 26 28 36 42 48 53
BG型 18 / 24 28 / / / / /
LM型 28 32 35 40 45 53 65 70 /
LH型 / / / / 43 / 48 55 /
WM型 31 36 40 42 43 50 57 64 /
WAB型 15 17 19 21 22 30 38 / /
适用房间面积
（房高 3m)㎡		 10 14 17 22 26 33 42 53 66
注：①制冷工况：干球温度：27℃，湿球温度：19.5℃  进水温度：7℃，出水温度：12℃。
 ②制热工况：干球温度：21℃，湿球温度：――；
进水温度：60℃，出水温度：――。
