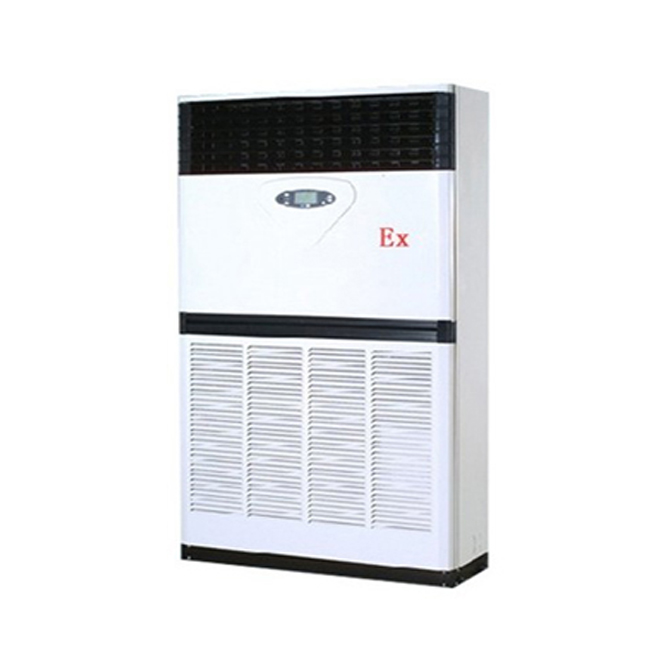

立柜式防爆风机盘管

 提示:点击图片可以放大
杭州同恩电器有限公司具有100多种不同规格型*的机型,制冷量范围为8.0~260.4kw,风量范围为1800~37000m3/h,机外余压范围为0~650Pa。
 立柜式防爆风机盘管技术特点
◆选用新技术水平的低噪音压缩机,效率高,安全可靠。压缩机抗液击能力强,回油能力高。
◆采用知*品牌多叶双进风离心式风机,叶轮及整机经过严格的动、静平衡实验。具有高效率、空气动力特性、运行点准确、运行无过载、高效区域广、振动小、噪音低、寿命长等*系列特点。所有风机都有AMCA(国际空气流动与控制协会)等**认证标志。
◆选用知*品牌电机、具有良好的散热性能且能适应*定范围变频调速的使用要求,电机使用寿命长,适合各种恶劣的环境条件。
◆采用知*品牌轴流风机,具有运行参数准确、机械效率高、振动小、噪音低、耐腐蚀、寿命长等特点。
◆匹配*质过滤器,具有空气阻力小,抗腐蚀能力强,安装简易,清洗方便等特点。
◆系统连接铜管均采取避振措施,有效降低机组的振动,减少机组噪声并提高运行可靠性。
◆机组整体结构紧凑、简捷,线条明快;结构采用空调专用保温板,隔声效果*良。
◆采用目前国际zuixian进的高热换热管,传热效率高,抗污垢能力强,确保机组保持高效传热效率。
◆具有各种安全保护功能,如压缩机过载,风机电机过载,压缩机排气压力过高等安全保护以及电路保护,压缩机频繁启动保护、启动低压延时保护等功能。
◆可根据用户的各种特殊要求,非标设计。
本公司生产的选用国际*牌压缩机,制冷配件和微电脑控制器,具有送风、制冷、加热、除湿、净化等多种功能,产品性能可靠、操作简单、高效节能、广泛应用于宾馆、商场、医药、水电工程和厂矿企业等单位,以创造工艺性和舒适性的空调环境。
按冷却方式分为:水冷型和风冷型。根据使用功能又分为:冷风型、冷暖型、热泵型、恒温恒湿型。
立柜式防爆风机盘管适用范围
★ 1区、2区危险性场所。
★ ⅡA、ⅡB类爆炸性气体环境。
★ 有温控要求的车间、控制室、实验室等场所调节温度。
★ 要求ⅡC类时请注明
立柜式防爆风机盘管产品特点
★ 防爆风机盘管凭借专业的技术标准和生产工艺;具有高效节能,健康环保,运转宁静,安装灵活,外形*观等特点,并有多种形式选择。以其严谨的专业设计,精湛的制造经验和卓越的产品性能,现已被各行业*域采用。
★ 规格齐全;为了满足客户在各种场合下的需要,BFP防爆风机盘管提供三种机外静压可供选择,12Pa,30 Pa,50 Pa,并加长水盘、后/下回风箱。
★ 轻巧外形:机组整体轻巧*观,结构紧凑坚固,明装盘管采用上海宝钢*质版材表面喷塑,暗装盘管采用锌板或耐指纹板。
★ 高效节能:机组换热器采用*质空调薄壁紫铜管,配以高效正弦波型窗式吕翘片,精密液压、机械膨管,换热效率高。
★低耗能:所选用的风机、电机经过合理而精确的匹配,保证机组在运行时达到*大的单位功率制冷量,风机叶轮与电机直接传动,均进行了静平衡与动平衡。
★低噪声:机组所选用的叶轮、涡壳及低噪声电机,加之采用高效率吸音保温棉,在保证风量与出风静压的基础上*大限度地降低机组噪声。
★结构设计灵活、**:机座风机与出风口法兰可轻易更换位置,用户在现场可方便的改变接管方向,安装省时省力。
★安全、防漏:机组凝结水盘及难燃型保温材料为整体冲压*次成型,无焊缝、焊点,杜绝滴漏水现象;专门设计的水盘模具*次成型,底面压有倾斜凹槽,确保冷凝水迅速排出。
★防爆标志:ExdIIBT4 ,ExdIICT4。
③性能参数

           型*
 项目
 BFP34 BFP51 BFP68 BFP85 BFP102 BFP136 BFP170 BFP204 BFP238
风量 高速(m3/h) 350 500 630 800 1000 1250 1600 2000 2500
中速(m3/h) 280 400 500 640 800 1000 1280 1600 2000
低速(m3/h) 210 300 380 480 600 750 960 1200 1500
供冷量 高速(W) 2000 2800 3500 4500 5300 6600 8500 10600 13300
中速(W) 1700 1380 3000 3870 4560 5670 7390 9210 11570
低速(W) 1380 1930 2450 3150 3710 4680 6120 7630 9580
供热量 高速(W) 3000 4200 5250 6750 7950 9900 12750 15900 19950
中速(W) 2550 3570 4460 5730 6750 8410 10830 13510 16950
低速(W) 2100 2940 3670 4720 5560 6930 8920 11130 13960
水量(kg/h) 350 480 600 790 900 1120 1440 1780 2150
水阻力(kpa) 15 19 24 28 35 24 31 37 43
电机 型式 隔爆型单相电容运转异电动机
数量 1 1 1 1 1 2 2 2 2
电源 1N~50Hz   220V
盘管 翅片型式 双向开槽型铝翅片
工作压力 ≤1.6Mpa
接管 进出水 1/2” 3/4”
凝结水
输入功率 24 44 55 68 85 95 152 171 193
重量
(kg)
WA型 18 21 25 26 28 36 42 48 53
BG型 18 / 24 28 / / / / /
LM型 28 32 35 40 45 53 65 70 /
LH型 / / / / 43 / 48 55 /
WM型 31 36 40 42 43 50 57 64 /
WAB型 15 17 19 21 22 30 38 / /
适用房间面积
(房高 3m)㎡
10 14 17 22 26 33 42 53 66
注:①制冷工况:干球温度:27℃,湿球温度:19.5℃  进水温度:7℃,出水温度:12℃。
 ②制热工况:干球温度:21℃,湿球温度:――;
进水温度:60℃,出水温度:――。
