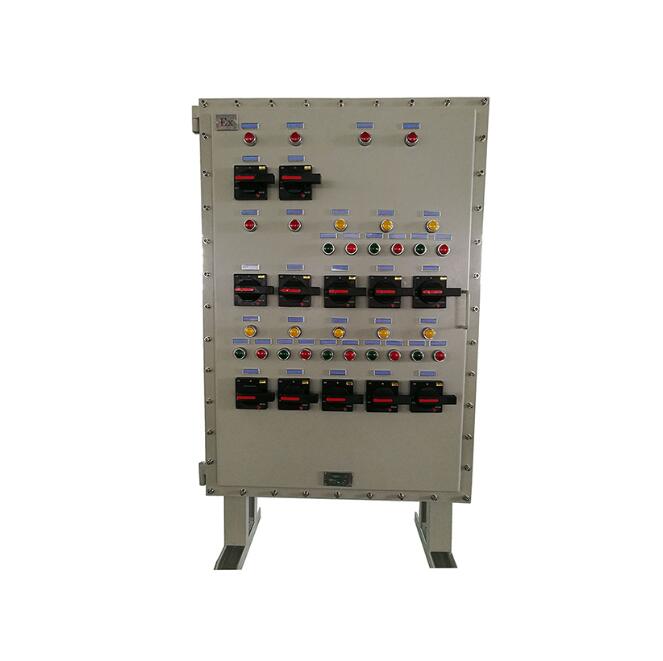

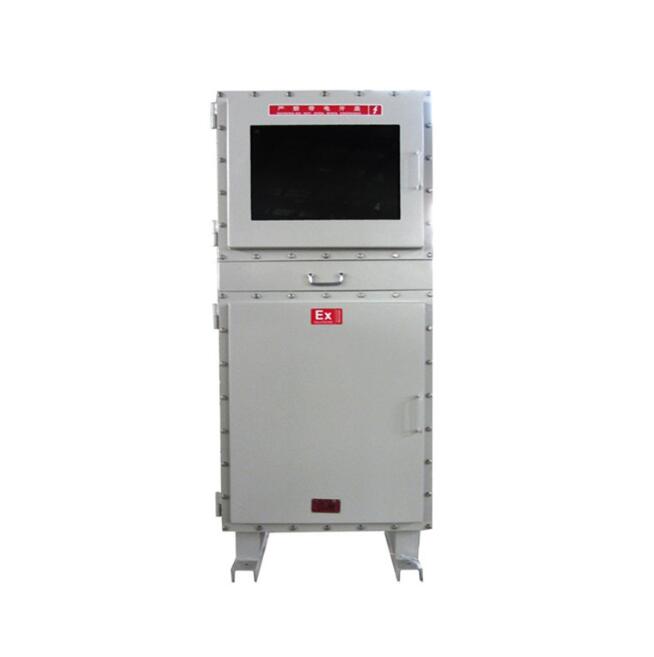

便捷式防爆触摸屏配电柜适用范围
1．适用于爆炸性气体环境1区、2区危险场所；
2．适用于IIA、IIB、IIC级爆炸性气体环境；
3．适用于可燃性粉尘环境20区、21区、22区；
4．适用于温度组别为T1—T6的环境；
5．本产品适用于石油化工、海上钻井平台、冶金、医药、轻工、纺织、酿酒、油漆、涂料、食品、生物工程及军事设施等工厂中；
便捷式防爆触摸屏配电柜产品特点
1． 本产品外壳采用优质钢板焊接或不锈钢焊接成型，表面经高速抛丸后粉末静电喷塑，外形美观；
1． 本产品外壳采用优质钢板焊接或不锈钢焊接成型，表面经高速抛丸后粉末静电喷塑，外形美观；
2． 本产品为“隆迈电气”改进型防爆产品，可根据用户要求安装各种普通的检测仪表、分析仪表、显示仪表、变压器、软启动器、变频器、PLC、各种按钮、开关、微电脑触摸屏以及普通电器元件，对用户需装电器元件完全不受限制；3． 采用多样化设计，可选择柜式（上下形式，左右形式）、壁挂式、琴台式、平面式等；
4. 配电柜由柜体、控制系统、布气系统、报警系统、配电系统组成；正压腔内装部分控制系统的防爆元件及用户的配电系统元件（也可根据客户要求订做分体式或联机式）；
5. 本左右柜进气方式为通风型，即不间断连续供气，正压腔内装元件的工作热量可随气路带走，具有很好的散热效果。
6． 外可按客户要求加装防护门，能够显示内部控制部分的显示或动作；
7． 布线方式，钢管或电缆、防爆软管均可；
便捷式防爆触摸屏配电柜技术参数
防爆标志：Ex de ib mb pz IIC T4/T5/T6、
Ex de ib mb px IIC T4/T5/T6、
DIP A20/A21/A22 TA,T4/T5/T6；
额定电压：AC220/380V, 非标准电压：12V/24V/36V/127V/660V；
总开关电流：10A—800A；分开关电流：1A—630A；
防护等级：IP54/IP55/IP65/IP67/IP68；
螺纹规格：DN15-DN100/G1/2-G4寸
引入线规格：直径6mm-80mm；引出线规格：直径6mm-80mm；
引入引出方向：上进上出，下进下出（可按客户要求不受限制）
采购人员须知
1.如有相关图纸请提供，方便我公司技术工程师依据图纸设计本产品
如没有相关产品图纸可依照以下相关内容来确认产品信息；
2.产品相关型号；
3.被控制相关设备电机功率的大小，工作电压；
4.内部元件要求（如德力西、正泰、人民、常熟、施耐德、ABB等）用户可选择；
5.若配置总开关，请特别说明；总开关或分开关若配漏电保护功能、若采用塑壳式开关，请特别说明；
6.安装方式（常规挂式，立式，移动式）；
7.防爆等级要求、防护等于要求；
8.进出线口大小、数量、方向；
9.户外使用请特别说明；
10.如有其他问题，可直接与我联系。
工艺完美结合：
下料：采用剪板机、等离子切割机等设备按图纸要求下料。
折弯：自动化plc触摸屏防爆配电箱采用折弯机成型。
焊接：采用交流弧焊机（或交直流氩弧焊机）焊接，保证焊接的密封性。
抛光：对焊接好的产品外表及内腔焊接处进行毛刺修整。或对隔爆面采用高精度平面磨床加工，保证隔爆面的精度。
钻攻：采用特制的专用钻、夹模，钻攻塑料壳体上的元件安装孔、进出线孔。每个单元产品均有整套的加工制造的工装钻、
夹模工具及产品加工工艺文件。
酸洗、磷化：对产品表面进行清洁处理，确保表面质量。
喷塑：采用国内先进的“高压静电喷涂"工艺，提高塑层附着力，防腐性能显著提高。（不锈钢制品无需着色）
装配：严格按“装配操作规程"及“产品装配作业指导书"进行装配。
检验：严格按国家相关标准及“产品检验指导卡片"进行检验，本单位产品在制造时，各工序均有专职质量检查员进行过程质检，各项检验报告均记录在案并入档保存，保证质量控制的追溯性。

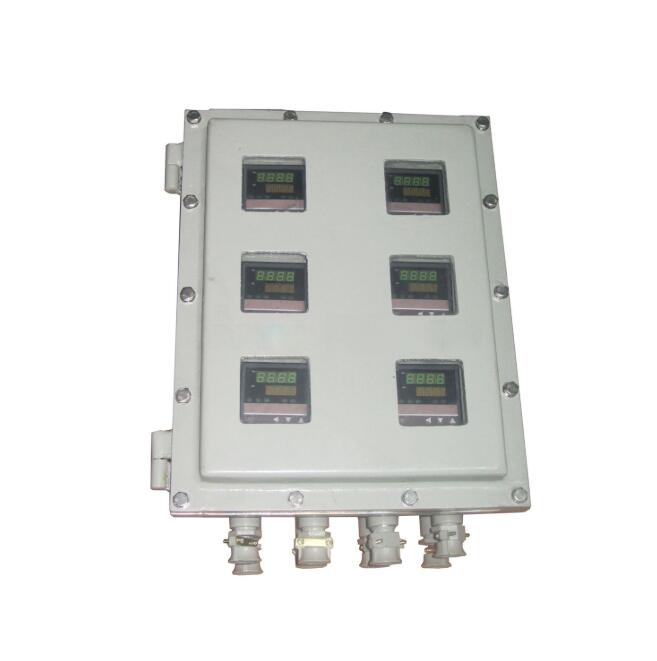

仪表开孔
备注
仪表尺寸：160*80*110 开孔尺寸：152*76
按键箱外操作/不操作
仪表尺寸：96*96*110 开孔尺寸：92.5*92.5
按键箱外操作/不操作
仪表尺寸：72*72*110 开孔尺寸：68*68
按键箱外操作/不操作
仪表尺寸：48*48*100 开孔尺寸：41.5*41.5
按键箱外操作/不操作。
