一、正压型防爆通风配电柜适用范围
1.本产品适用于化工、海上钻井平台、冶金、医药、轻工、纺织、食品、生物工程、航天航空工程以及军工等爆炸性气体或粉尘环境中,作为三相四线制(380V/220V)交流低压电器配电系统供电或对检测仪表、分析仪表、监视器、微电脑触摸屏、大功率变频器等元件的监测和控制。
2.适用于1区、2区危险场所。
3.适用于IIA、IIB、IIC类,温度组别为T1-T4的爆炸性气体环境。
4.户内、户外安装。

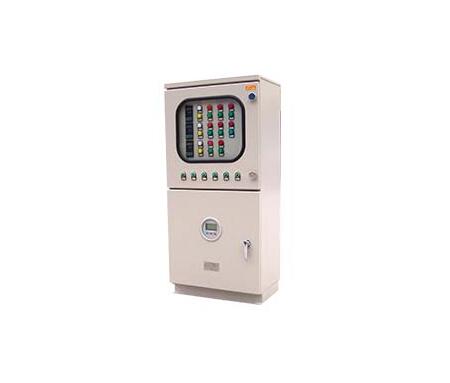

正压型防爆通风配电柜
正压型防爆通风配电柜
二、正压型防爆通风配电柜防爆原理
采用介质隔离点燃源的防爆措施。即:把用户所用的电器元件安装在一个充满正压洁净气体的柜体内,使外部环境中易燃易爆的混合性气体无法接触到电器元件在正常工作时所产生的电火花或危险温度,从而达到电器防爆的目的。
三、正压型防爆通风配电柜产品特点
1.本产品主要由柜体、自控系统、补气系统、报警系统、配电系统组成;柜体由正压腔和副腔组成,正压腔内装用户的配电系统元件,副腔内装自控系统。
2.柜式产品采用GGD柜架,主副盘为左右结构,电缆沟座式安装,下进线、前门操作,后门检修。
3.箱式产品采用优质钢板焊接结构,主、副盘为上下结构,挂式安装,下进线、前门操作和检修。
4.琴台式产品采用优质钢板折叠焊接成型,主、副盘为前后结构,座式安装,下进线、琴台操作,后门检修。
5.按进气方式分为通风型和补偿型。通风型为不间断连续供气,正压腔内装元件的工作热量可随气路带走,具有很好的散热功能,适用于解决大功率防爆变频器的散热问题;补偿型为间断性供气,正压腔要有良好的密封性,确保耗气量小。
6.用户须提供气源,要求为:净化空气或氮气,气源压为为:0.2~0.8Mpa;通常用户现场的仪表风均可满足要求。
7.钢板材料一般用GB710-88冷轧钢板,也可根据用户要求选用GB3280-84不锈钢材质。
四、正压型防爆通风配电柜功能说明
1.产品设置换气连锁,产品投运前,只有经过主盘内腔换气,并达到规定的换气时间和换气量后,确保主盘内部吹除了易燃易爆气体,副盘才能受电,并开始检测主腔气压,确保产品投运时,电器元件已被洁净介质有效隔离。
2.只有主盘内腔气压满足规定的气压要求时,副盘内电源自动切换系统才会向主腔送电。
3.主盘内腔工作气压为100Pa≤P≤1000Pa。
当气压高于1000Pa时,自控系统自动关闭进气或开启排气阀,自动调整内部气压,保证产品不受高气压冲击而变形损坏。
当气压低于100Pa时,自控系统自动报警,并开启进气,自动调整内部补气,补气成功时,自动恢复正常,不成功并内部气压降到60Pa,必要时可设置系统自动断电。
4.副盘自控系统为不间断连续监控,并显示主盘内腔各压力参数。
琴台式正压柜,防爆正压柜,正压型控制柜,防爆配电柜,材质可以为不锈钢,铝合金,Q235钢板,可以做防爆照明配电箱,防爆动力配电箱,防爆正压柜,防水防尘防腐配电箱等各种定制箱体。例如:防爆配电箱主分路63A,3P带漏电,回路16A,2P,10个回路,定做时有详细的参数和技术规格或者图纸。详情请来电咨询。

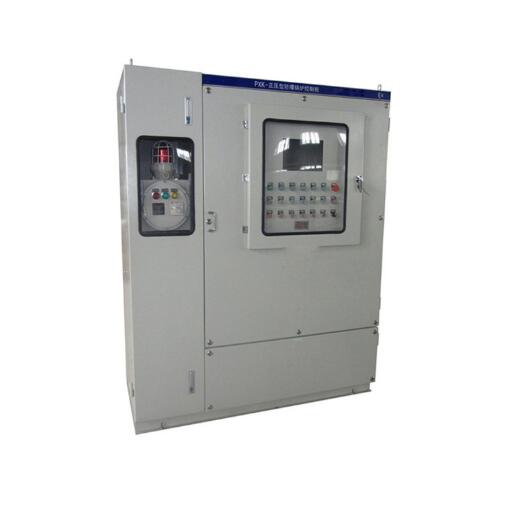

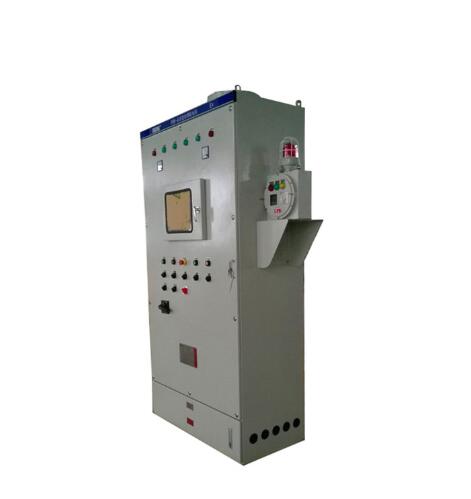

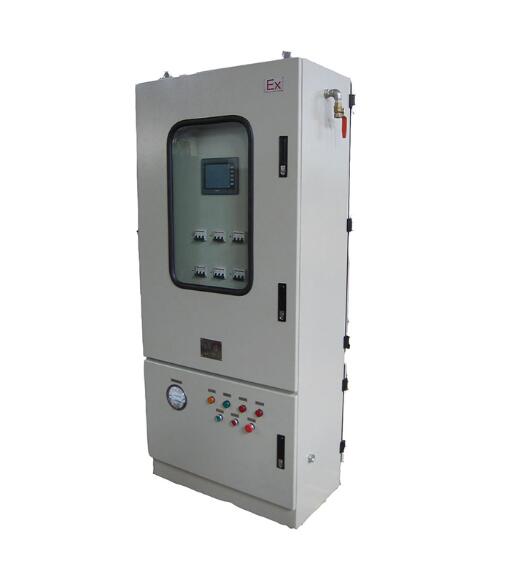

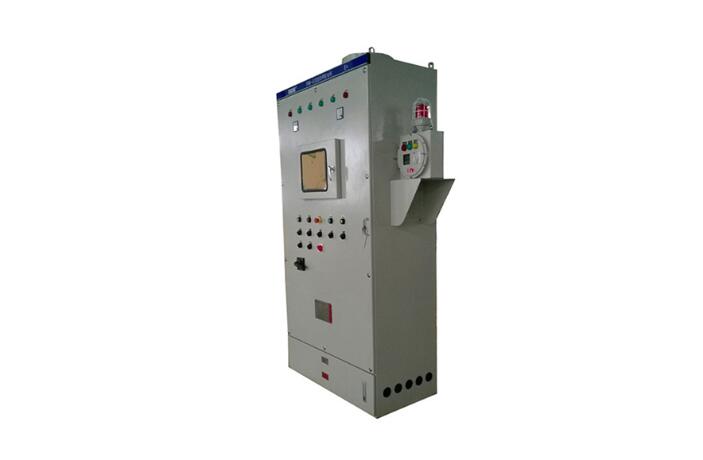

以下为实物照,供参考

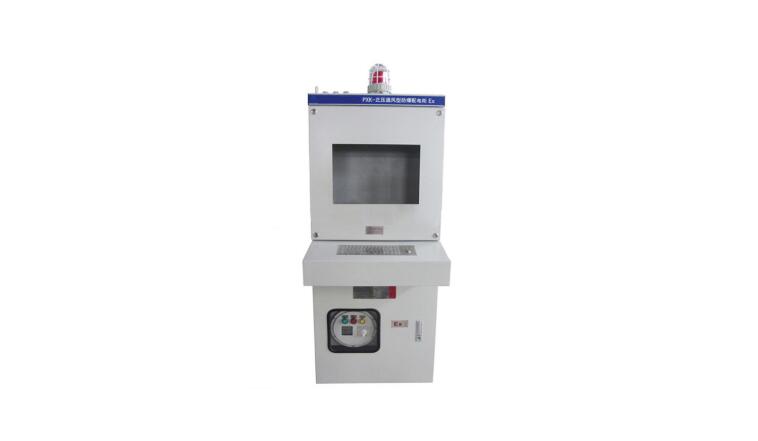

琴台式正压型防爆配电柜实物照
一、琴台式正压柜防爆正压柜正压型控制柜防爆配电柜适用范围
1.1区、2区危险气体场所;
2.ⅡA、ⅡB、ⅡC类T1-T6组爆炸性气体或蒸气环境;
3.户内、户外(IP54,IP65订购时需提出 )
二、琴台式正压柜防爆正压柜正压型控制柜防爆配电柜主要技术参数:
1.执行标准:GB 3836.1、GB 3836.2、GB 3836.3、GB 12476.1、IEC 60079
2.防爆标志:ExdeⅡBT6、DIP A20 TA,T6
3.额定电压:AC 220V/380V
4.主回路额定电流:20A~250A
5.支路数:2、4、6、8、10、12
6.支路额定电流:1A、3A、5A、10A、15A、20A、25A、32A、40A、50A、60A
7.防护等级:IP54(ⅡB)、IP55(DIP)、IP65(配防雨罩)
8.防腐等级:WF1
9.入口规格:G1/2~G3
10.适用电缆外径:Φ6~Φ55mm
11.进线口方向:下进下出、下进上出、上进上出或上进下出
三、琴台式正压柜防爆正压柜正压型控制柜防爆配电柜性能参数
1.防爆控制箱外壳采用ZL102铝合金压铸或钢板焊接成型,表面高压静电喷塑,配不锈钢外露紧固件,产品外形美观。
2.防爆控制箱设计精良,安全易用,我公司免费提供一年保修。
3.箱体图纸可由贵公司提供,或由我公司代为制作。
4.防爆照明动力配电箱采用复合型,模块结构,各回路可根据需要自由组装,一般开关箱采用隔爆型结构,母线箱及出线箱采用增安型结构。
5.内装元件可根据用户要求安装高分断路器或塑壳式断路器。如DZ47、C65、CM1等。
6.可根据客户要求特制,如加装朗涌保护器、电流表、电压表等,外可配挂锁金属手柄。
7.适用于照明和动力线路,具有分断、过载、失压保护和短路自动切断功能钢管或电缆布线均可。
8.符合GB3836-2000,IEC60079标准要求。
四、琴台式正压柜防爆正压柜正压型控制柜防爆配电柜注意事项:
4.1、安装使用产品前应检查铭牌上的技术数据与使用情况是否相符;
4.2、安装及维修前必须切断前级电源;
4.3、进、出线电缆穿过橡胶密封圈,须用垫圈及压紧螺母压紧,保证密封及电缆不得松动;
4.4、密封圈在使用过程中出现腐蚀、脆裂、变形、发粘或硬度变化超过出厂时的20%应及时向厂家进行选购并更换,以确保防爆性能可靠;
4.5、维护拆卸时注意隔爆面不得磕碰、划伤、腐蚀,并定期涂204-1防锈油;
4.6、配电箱在使用过程中要定期检查,以保证其良好运行;
4.7、非专业人员严禁开盖维修、检查。
其他说明
1.本产品为复合型,开关箱采用隔爆型结构,母线箱及出线箱采用增安型结构。采用模块结构,各种回路可以自由选择组合。
2.内装高分断小型断路器,具有过载及短路保护功能。
3.本产品全面推出新型优化的设计方案及操作机构,结构紧凑合理、通用性强、操作灵活方便、手感好。
4.所有紧固件均采用抗强腐蚀的304不锈钢紧固件。
5.钢管或电缆布线均可。
6.可根据用户要求特制。
琴台式正压柜防爆正压柜正压型控制柜防爆配电柜订购说明
◆订货时应注明配动箱的支路数,各支路相应的电流以及断路器的极数,若需带漏电保护功能请注明
◆如需带总开关则请注明总开关的电流用极数,并注明进出线方向,进出线规格及对应的数量
